Βασικές Έννοιες της Αρχιτεκτονικής του Ηλεκτρονικού Υπολογιστή

Αρχιτεκτονική Υπολογιστή

Ο τρόπος που συνδέονται/επικοινωνούν τα διάφορα μέρη ενός Υπολογιστή.

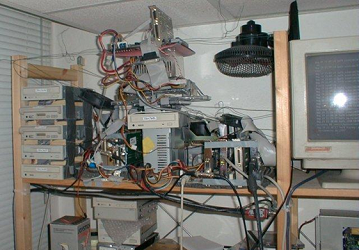

hardware1Τα μέρη ενός Ηλεκτρονικού Υπολογιστή

  • Τροφοδοτικό (Power Supply)
  • Μητρική Κάρτα (Motherboard)
  • Κεντρική Μονάδα Επεξεργασίας, ΚΜΕ (Central, Processing Unit, CPU)
  • Μνήμη Τυχαίας Προσπέλασης (Random Access Memory, RAM)
  • Μνήμη Μόνο για Ανάγνωση (Read Only Memory, ROM)
    • Βασικό Σύστημα Εισόδου/Εξόδου (Basic Input/Output System, BIOS)
  • Υποδοχές και Κάρτες Επέκτασης
    • Κάρτα Γραφικών, Κάρτα Ήχου, Κάρτα Δικτύου κ.α
  • Θύρες Σύνδεσης (Ports)



powersupplyΤροφοδοτικό (Power Supply)

Το τροφοδοτικό είναι η συσκευή που συνδέει τον υπολογιστή με την παροχή ηλεκτρικού ρεύματος και μετατρέπει την ηλεκτρική τάση και ρεύμα σε μορφή κατάλληλη για να τροφοδοτηθούν τα εξαρτήματα στο εσωτερικό του Η/Υ.



Μητρική Κάρτα (Motherboard)

Η μητρική κάρτα είναι το βασικότερο τυπωμένο ηλεκτρονικό κύκλωμα που θα συναντήσουμε σε έναν Η/Υ. Πάνω σε αυτήν βρίσκονται εγκατεστημένα τα βασικά εξαρτήματα του Η/Υ (Κεντρική Μονάδα Επεξεργασίας, RAM, ROM, κάρτες επέκτασης, θύρες σύνδεσης κ.α.). Κάποια από αυτά είναι μόνιμα τοποθετημένα, ενώ για άλλα υπάρχουν ειδικές υποδοχές όπου τοποθετούνται. Όλες οι συσκευές και τα εξαρτήματα που αποτελούν τον υπολογιστή συνδέονται με τη μητρική κάρτα είτε απευθείας, είτε με κατάλληλα καλώδια.



Κεντρική Μονάδα Επεξεργασίας (ΚΜΕ, Central Processing Unit, CPU)

Η ΚΜΕ έχει ως βασική λειτουργία την επεξεργασία των δεδομένων. Εδώ εκτελούνται οι σειρές από εντολές που αποτελούν τα προγράμματα.

Ο μικροεπεξεργαστής όταν λειτουργεί παράγει αρκετή θερμότητα και συνήθως χρειάζεται να ψύχεται με ειδικό ανεμιστήρα και ψήκτρα για να μην υπερθερμαίνεται.



Μνήμη Τυχαίας Προσπέλασης –Random Access Memory (RAM )

Αποθηκεύει προσωρινά τα δεδομένα και τις εντολές που χρησιμοποιεί η ΚΜΕ για επεξεργασία, καθώς και τα αποτελέσματα (πληροφορίες) που προκύπτουν από την επεξεργασία.



Μνήμη Μόνο για Ανάγνωση–Read Only Memory (RΟM)

Αποθηκευτικός χώρος με μορφή ολοκληρωμένου κυκλώματος, ενσωματωμένου στη μητρική κάρτα. Περιέχει το Βασικό Σύστημα Εισόδου/Εξόδου (Basic Input/Output System, BIOS), που είναι πρόγραμμα (σειρά από εντολές) που εκτελείται κατά την εκκίνηση του υπολογιστή από την ΚΜΕ για να ελέγξει και να ρυθμίσει τις άλλες μονάδες, ώστε να είναι έτοιμες για λειτουργία. Τα περιεχόμενά της είναι μόνιμα αποθηκευμένα από τον κατασκευαστή της και δεν χάνονται όταν διακοπεί το ηλεκτρικό ρεύμα.



Υποδοχές Επέκτασης (expansion slots) και Κάρτες Επέκτασης (expansion cards)

Οι Υποδοχές Επέκτασης είναι θέσεις στη μητρική κάρτα, όπου μπορούμε να τοποθετήσουμε ειδικά διαμορφωμένα τυπωμένα κυκλώματα, που ονομάζονται Κάρτες Επέκτασης (expansion cards), για να επεκτείνουμε τις δυνατότητες του υπολογιστή μας.

Παραδείγματα καρτών επέκτασης:

  • Κάρτα γραφικών (graphics/video card
  • Κάρτα ήχου (sound card)
  • Κάρτα δικτύου (network card)
  • Κάρτα τηλεόρασης/ραδιοφώνου (TV/Radio tuner card)



Θύρες σύνδεσης (Ports)

 ports
